Elemento prefabbricato monolitico in calcestruzzo armato, adatto al contenimento di liquidi. Le Cisterne prodotte nello stabilimento della Cinus Prefabbricati Srl sono adatte alla raccolta di acque piovane, acque di prima pioggia, acqua potabile ecc.
NTC 2018 Norme Tecniche per le Costruzioni, UNI EN 206-1, Calcestruzzo – Specificazione, prestazione, produzione e conformità.
Acqua priva di sali (solfuri e cloruri) secondo UNI EN 1008:2003. Cemento tipo CEM II/B-LL42.5R. Inerti di fiume spaccati lavati e selezionati, dosati secondo adeguata curva granulometrica. Rapporto acqua e cemento max 0.40 secondo norma UNI EN 206 per le classi di esposizione XC4 (resistente alla corrosione indotta da carbonatazione), XS1, XD1 (resistente alla corrosione indotta da cloruri anche di provenienza marina), XF1 (resistente all’attacco dei cicli gelo/disgelo con o senza sali disgelanti), XA1 (resistente ad ambienti chimici aggressivi nel suolo naturale e nell’acqua presente nel terreno). Armature interne in acciaio ad aderenza migliorata controllate in stabilimento, di tipo B450C (ex FeB44K). Calcestruzzo: Massa volumica 2500 Kg/mc, resistenza a compressione Rck: 40 N/mmq. contenuto min. di cemento 360 kg/m³.
Fornitura e posa in opera di n. __ Cisterne Prefabbricata in Cemento Armato monoblocco prodotta da Cinus Prefabbricati Srl, azienda con sistema di gestione UNI EN ISO 9001 certificato.

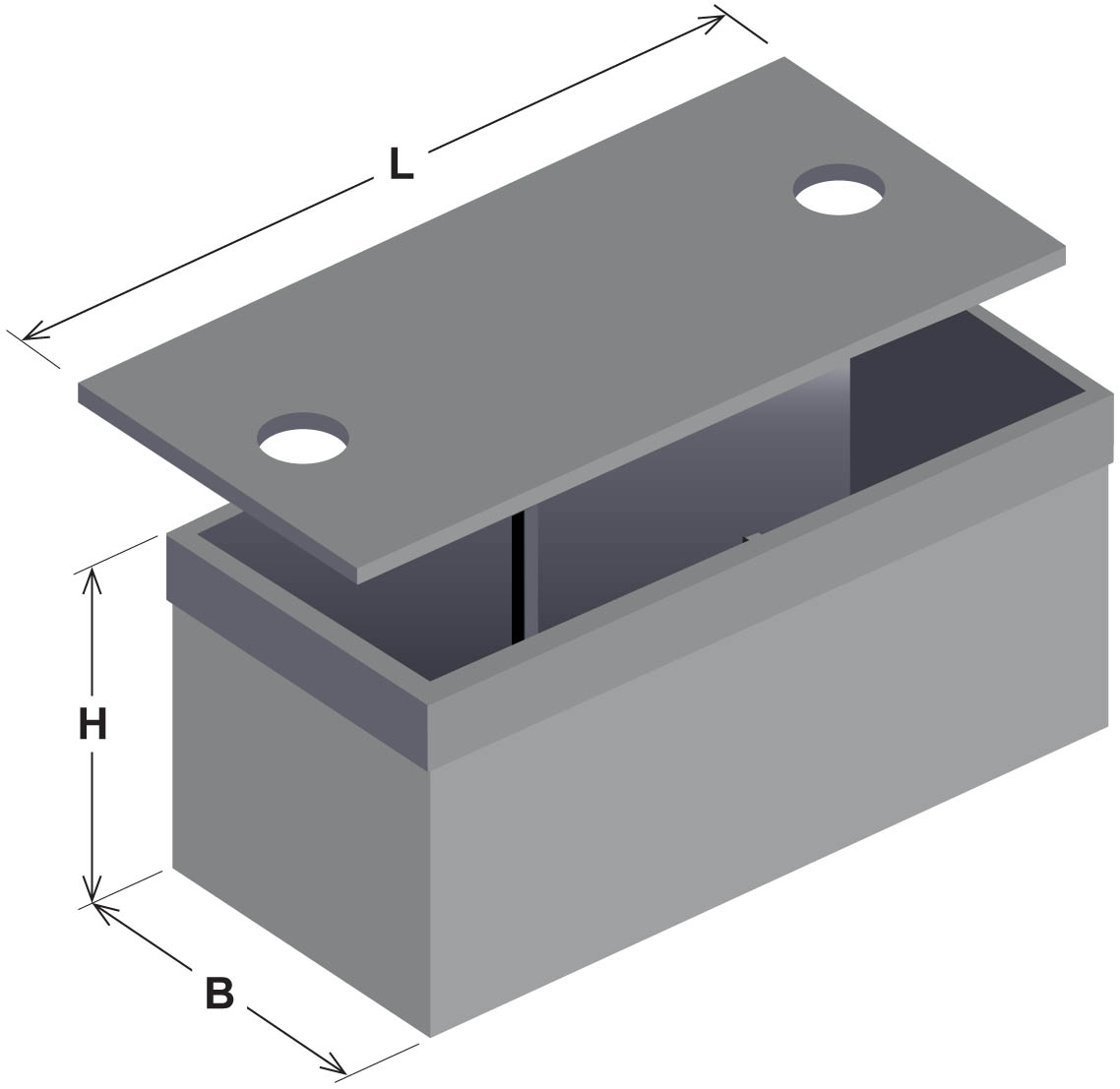

Cisterna con misure esterne di ingombro cm___ x ___ x ___ con volume ______ Litri (_____ mc) prefabbricata monoblocco in cemento armato vibrato con pareti faccia a vista con calcestruzzo C32/40 confezionato con cemento tipo Portland classi di esposizione XC4 (cls resistente alla corrosione da carbonatazione), XS1/XD1 (cls resistente alla corrosione da cloruri), XF1 (cls resistente all’attacco del gelo/disgelo), XA1 (cls resistente ad ambienti chimici aggressivi) a seconda usi (secondo UNI EN ISO 206-1); calcestruzzo ad alta resistenza confezionato conforme al D.M. 14/01/2008 – antisismico – norme tecniche per le costruzioni, intelaiatura interna rete elettrosaldata a maglia quadrata di tipo B450C e con armature di acciaio ad alta resistenza con aderenza migliorata controllate in stabilimento. A perfetta tenuta stagna garantita e certificata, corredata di copertura superiore pedonale o carrabile con n.___ passi d’uomo nella soletta di copertura, cadauno da cm 60×60 e, su richiesta, completi di chiusino cav/zincato/ghisa UNI EN 124.

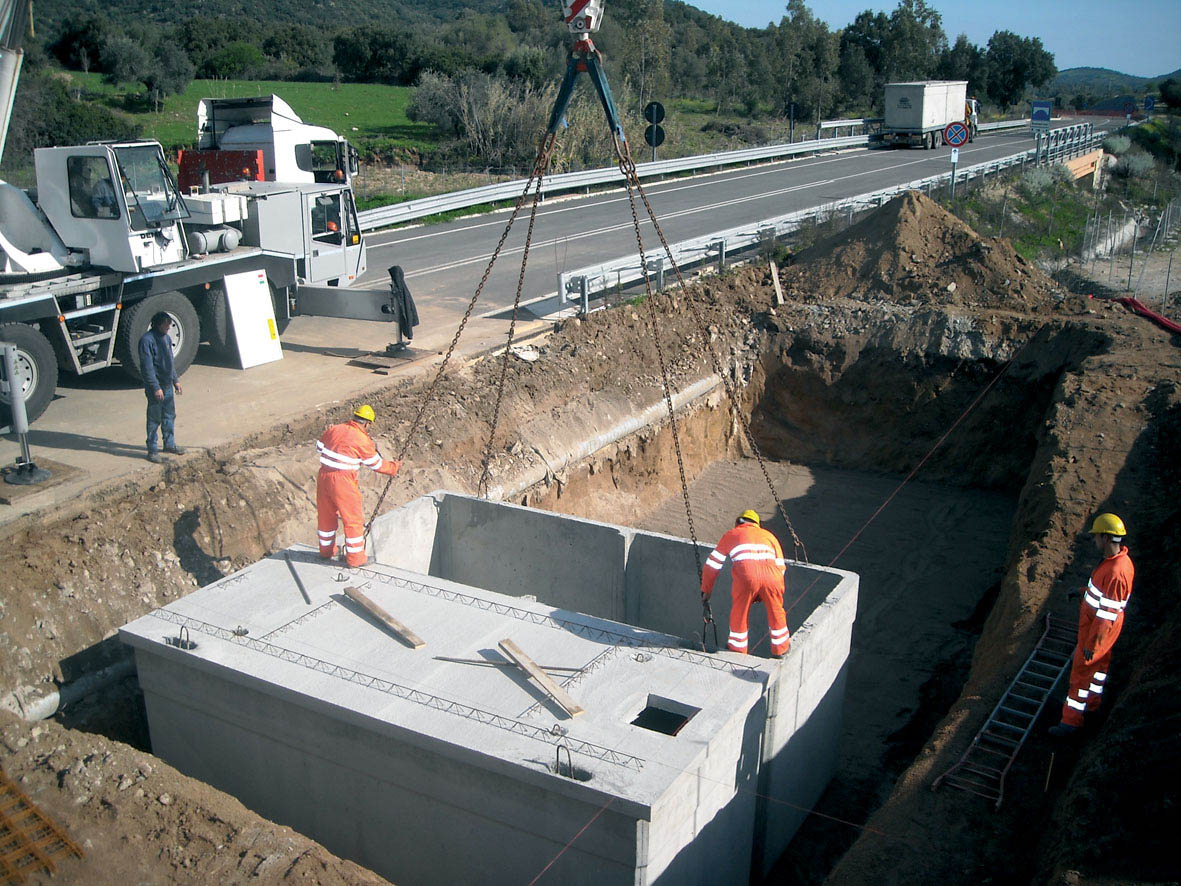

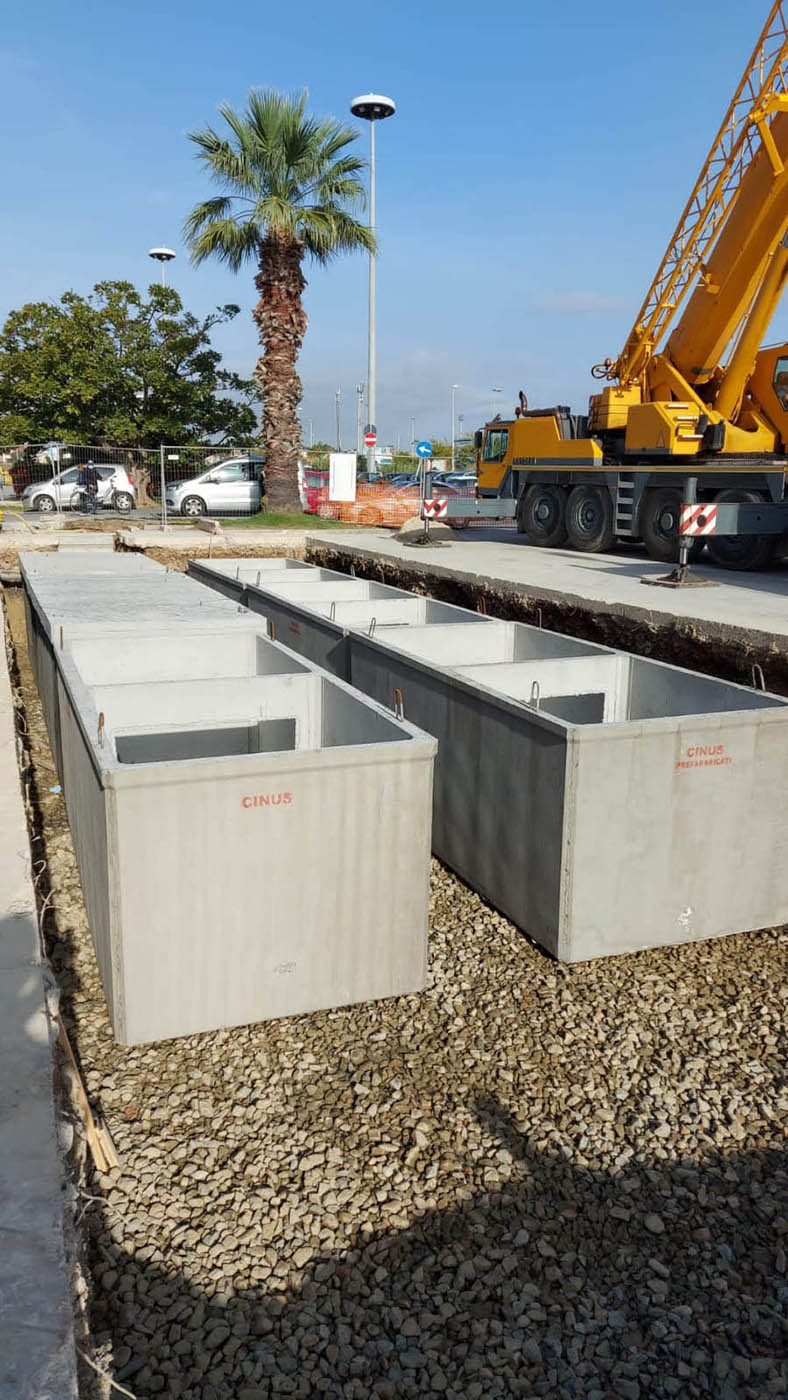

Le Cisterne monolitiche posso essere installate sia fuori terra che interrate. L’allestimento del cantiere per la movimentazione dei manufatti dovrà essere condotto in modo sicuro. Tutti i materiali e l’attrezzatura ausiliaria, inclusi i dispositivi per il sollevamento, dovranno essere disponibili in cantiere prima dell’inizio dei lavori. Nel caso delle cisterne interrate le trincee devono essere abbastanza estese da garantire una posa sicura. Sia per le fuori terra che per quelle interrate il fondo dovrà avere una capacità portante stabile ed uniforme in modo da garantire il livellamento della vasca ed essere in grado di sostenere i carichi gravanti. Il materiale del letto di posa dovrà essere simile a quello usato per il rinfianco e/o ricoprimento (terreno tipo tout-venant). Resta escluso il caso di letto di posa argilloso o in presenza di falda. Le fasi per una corretta posa in opera di una Cisterna interrata sono descritte nei seguenti punti:
